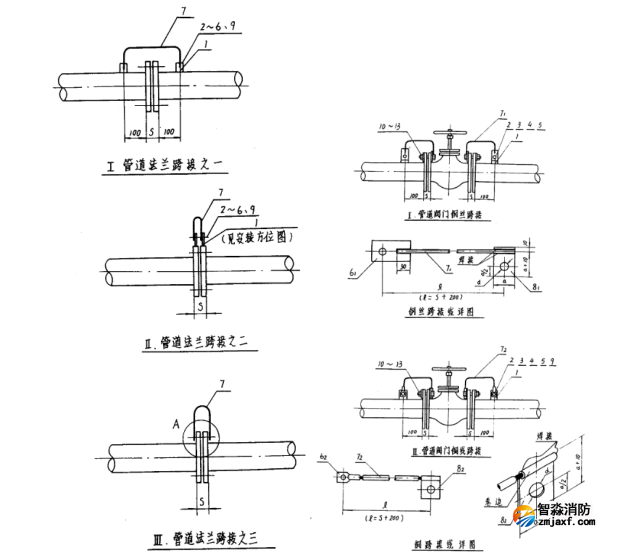

靜電跨接用于消除靜電，防止靜電火花的產生，利用導電性比較好的金屬將兩個法蘭或者閥門法蘭間連接起來，將管道接地，法蘭一般都做防腐造成接觸不良容易產生火花，為了防止事故發生進行法蘭跨接，給產生的電荷提供泄放的通道。一、《化工企業靜電接地設計規程》（HG/T 20675-1990）3.4.4 各種裝載易燃、 易爆物品的容器，如桶、瓶等，應放置在導電的地坪上，導電地坪應無絕緣油垢，并與接地線相連。帶輪子的小車，其輪子應采用有導電性能的材質制作。計量用的臺秤、地衡等應用連接線與接地干線相連接。小型容器應采用電池夾子、跨接線與接地干線相連接。 3.4.5 皮帶輸送機的皮帶應盡量選用導電性的材質。當皮帶是絕緣性時，皮帶的接頭不應使用金屬材料。皮帶罩必須接地，且固定牢固，不得與皮帶有碰刮的現象。二、《石油化工靜電接地設計規范》（SH/T 3097-2017） 4.1.1 在生產加工、儲運過程中，設備、 管道、操作工具及人體等，有可能產生和積聚靜電而造成靜電危害時，應采取靜電接地措施。5.1.1 固定設備(塔、容器、機泵、換熱器、過濾器等)的外殼，應進行靜電接地。覆土設備一般可不做靜電接地。三、《石油庫設計規范》 (GB 50074-2014 ) 14.3.8 甲、乙和丙 A 類液體的汽車罐車或灌桶設施，應設置與罐車或桶跨接的防靜電接地裝置。
14.3.9 易燃和可燃液體裝卸碼頭，應設與船舶跨接的防靜電接地裝置。四、《石油化工企業設計防火規范》（GB 50160-2008） 9.3.1 對爆炸火災危險場所內可能產生靜電危險的設備和管道，均應采取接地措施。9.3.2 在聚烯烴樹脂處理系統、輸送系統和料倉區應設置靜電接地系統，不得出現不接地的孤立導體。9.3.5 汽車罐車、鐵路罐車和裝卸棧臺應設靜電專用接地線。五、《鍋爐房設計規范》 (GB 50041-2008) 15.2.17 氣體和液體燃料管道應有靜電接地裝置。六、《泡沫滅火系統設計規范》 （GB 50151-2010） 3.7.10 對于設置在防爆區內的地上或管溝敷設的干式管道，應采取防靜電接地措施。七、《干粉滅火系統設計規范》（GB 50347-2004） 7.0.7 當系統管道設置在有爆炸危險場所時，管道網金屬件應設防靜電接地。
八、《油品裝載系統油氣回收設施設計規范》（GB 50759-2012） 9.1.1 油氣回收設施內油品管道、設備、機殼應設置靜電接地裝置。
九、《發生爐煤氣站設計規范》（GB 50159-2013） 17.0.5 煤氣管道應設導除靜電的接地裝置。
十、《醫藥工業潔凈廠房設計規范》（GB 50457-2008）6.4.2 輸送易燃介質的管道。應設置導除靜電的接地設施。
9.5.3 潔凈室的凈化空調系統應采取防靜電接地措施。11.4.3 醫藥潔凈室（區）的凈化空氣調節系統，應采取防靜電接地措施。十一、《印染工廠設計規范》（GB 50426-2016） 8.4.6 用于有爆炸危險房間的通風系統，應有可靠的防靜電接地措施。
十二、《防止靜電事故通用導則》（GB 12158-2006） 6.4.10 收集和過濾粉料的設備，應采用導靜電的容器及濾料并予以接地。十三、《惰性氣體滅火系統技術規范》（CECS 312:2012） 6.0.5 凡經過有爆炸危險和變電、配電場所的管網系統，應做防靜電接地。十四、《加氫站技術規范》（GB 50516-2010） 10.3.4 加氫機和加氫機鄰近處應設置防靜電接地裝置。十五、《化學工業污水處理與回用設計規范》 (GB 50684-2011) 5.3.10 隔油池（罐）的機電設備應采取防爆措施，并應設防靜電接地設施。
十六、《防靜電工程施工與質量驗收規范》（GB 50944-2013） 3.0.2 新建工程項目，應在土建施工時預設防靜電接地裝置。十七、《氣體滅火系統設計規范》 (GB 50370-2005) 6.0.6 經過有爆炸危險及變電、配電室等場所的管網、殼體等金屬件應設防靜電接地。十八、《壓力管道安全技術監察規程—工業管道》（TSGD0001－2009）第八十條對法蘭跨接防靜電有如下規定：有靜電接地要求的管道，應當測量各連接接頭間的電阻值和管道系統的對地電阻值。十九、當值超過《壓力管道規范—工業管道》（GB/T20801-2006）或者設計文件的規定時，應當設置跨接導線(在法蘭或者螺紋接頭間)和接地引線。從該條可以看出，法蘭是否需要跨接導線，需要測量法蘭之間電阻值，當阻值超過規定時，需要跨接。 二十、《壓力管道規范—工業管道第4 部分制作與安裝》（GB/T20801.4-2006）第10.12.1條規定：有靜電接地要求的管道，各段間應導電良好。每對法蘭或螺紋接頭間電阻值大于0.03Ω時，應設導線跨接。二一、《工業金屬管道工程施工規范》（GB 50235—2010）第7.13.1條規定：設計有靜電接地要求的管道，當每對法蘭或其他接頭間電阻值超過0.03歐時，應設導線跨接，可以看出，工業管道金屬法蘭是否跨接，需要測量法蘭間電阻值。當法蘭間電阻值超過0.03Ω時，應設導線跨接。《化工企業靜電接地設計技術規程》（HGJ28-90）目前編號變更為HG/T20675-1990。該規程第2.7.5條規定：當金屬法蘭采用金屬螺栓或卡子相緊固時，一般情況可不必另裝靜電連接線。在腐蝕條件下，應保證至少有兩個螺栓或卡子間的接觸面，在安裝前去銹和除油污，以及在安裝時加防松螺帽等。
