GB50016-2014《建筑設計防火規范》自2015年5月1日起實施，明確>54M住宅宜套內安裝探測報警，>100MM住宅應安裝探測報警。GST家用火災安全系統為滿足該標準對住宅消防報警要求而設計。GST家用火災安全系統中家用火災報警控制器由GST-DY-JA2200家用火災報警控制器專用電源箱提供DC24V電源，采用用內部總線與家用火災探測器通訊，接收探測器上傳的火警和故障信息。能夠預存兩組用戶電話號碼，當家用火災報警控制器收到探測器上傳的火警信息后，立即發出聲光報警信號并顯示相應火警信息，同時自動撥打預存號碼，并發出語音或短信報警。配接了火災報警控制器，還能夠通過外部總總線及時上傳火警或故障報警信息。

　　GST家用火災安全系統配置調試介紹：

　　(1)根據規劃確定隔離器、家用火災報警控制器和專用電源箱數量及配接的家用探測器種類和數量。

　　(2)確定地址分配。

　　GST家用火災安全系統A類設計中,隔離器為必選件，不占地址，將回路中家用探測器按規劃進行地址分配。

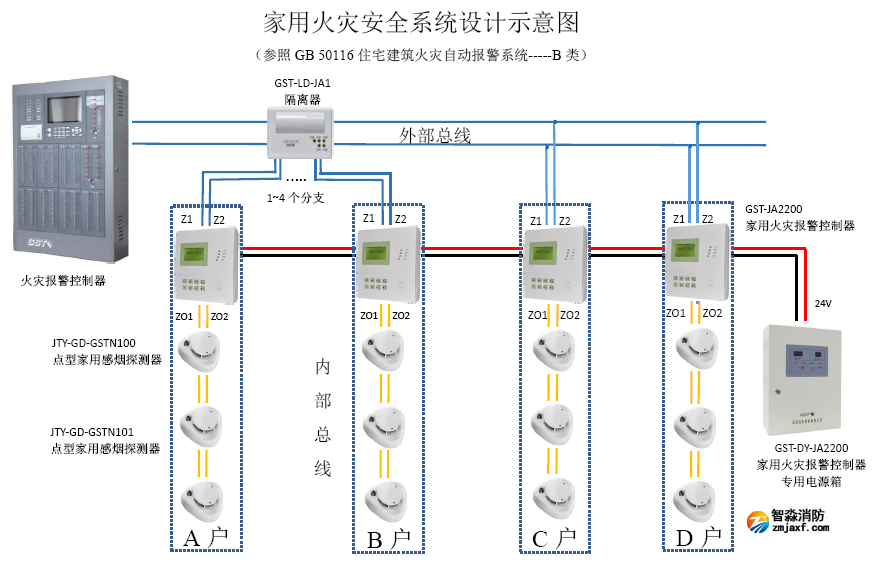

　　GST家用火災安全系統B類設計中,隔離器為可選件，不占地址，家用火災報警控制器和專用電源箱、家用探測器均占地址點。

　　例如在B類設計回路中配接設備如下:A、B、C、D戶分別配置:1臺家用火災報警控制器、3只家用探測器、4戶家用火災報警控制器共用1臺專用電源箱。地址分配如下：

　　A戶:1臺家用火災報警控制器地址為:1；3只家用探測器地址為:2、3、4；B、C、D戶地址分配依次類推；1臺專用電源箱地址為:17或回路中不重復的其它地址碼。

　　(3)按照地址分配對探測器進行編碼。

　　(4)進入家用火災報警“控制器調試”菜單，選擇“本機數據設置”進入子菜單依次設置起始地址和探測器數量，具體操作請參見產品安裝使用說明書。(GST家用火災安全系統A類設計忽略此步驟)

　　(5)按上述步驟配置完所有家用設備(火災報警控制器、專用電源箱和家用火災探測器)

　　(6)根據家用設備(火災報警控制器、專用電源箱和家用火災探測器)類型配置火災報警控制器上的設備類型和定義(家用火災報警控制器設備類型碼為41；家用感煙探測器設備類型碼為88)。

　　(7)在火災報警控制器上對家用設備(火災報警控制器、專用電源箱和家用火災探測器)進行注冊、查詢等操作,具體操作詳見該產品說明書。

　　以上家用火災安全系統配置與調試僅供參考,具體操作請參考產品安裝使用說明書。

　　注:

　　離器屬于必選件,隔器含干線入，干線出，以及4個分支，每個分支最多可以配接32個設備，如果戶內總線出現短路的情況，該分支自動隔離,確保干線其他分支不受影響。

　　注:

　　(1)支持家用火災報警產品的火災報警控制器包括GST200、GST500、GST5000、GST9000、N系列等；

　　(2)1臺家用火災報警控制器可以配接最多16只家用火災探測器；

　　(3)1臺GST-DY-JA2200家用火災報警控制器專用電源箱最多可以配接36臺家用火災報警控制器；

　　(4)1臺GST-DYJA2200家用火災報警控制器專用電源箱配接1臺家用火災報警控制器時,總線輸出與家用火災報警控器內部總線相連，地址與該家用火災報警控器一致；配接多臺家用火災報警控制器時，總線輸出與支線家用火災報警產品的火災報警控制器總線相連，單獨占地址碼，設備類型碼為61；

　　(5)隔離器屬于可選件,離器含干線入,干線出，以及4個分支，每個分支最多可以配接32個設備，如果戶內總線線路出現短路的情況，則該分支自動隔離,確保干線及其他分支不受影響。
