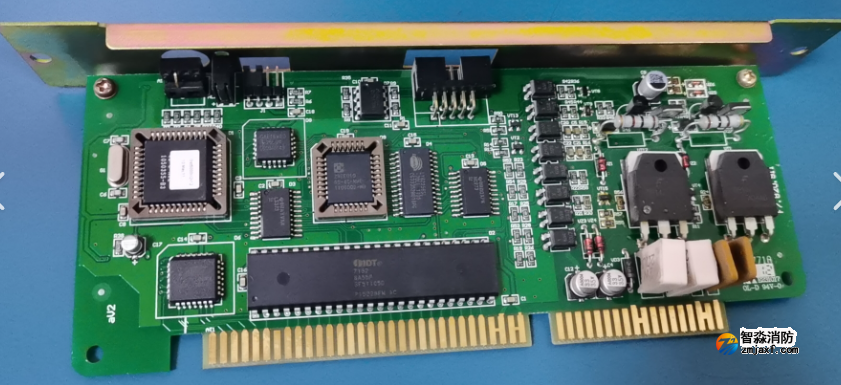

在現代建筑消防系統中，回路卡（也稱回路模塊或回路板）是連接探測器、手動報警按鈕、燃?xì)?水系統聯動裝置等末端設備與火災報警主機之間的關鍵接口組件。海灣消防作為區域內重要的消防報警設備供應商，其回路卡系列在功能、性能與應用場景上存在多樣化設計，以滿足不同規模建筑、不同安全需求以及不同施工與維護習慣的要求。本文旨在系統梳理海灣消防各種回路卡的主要類型與差異，分析其在硬件架構、通信協議、故障診斷、擴展性、可靠性及適配性等方面的異同，并提出在系統選型與工程實施過程中的若干建議。

一、回路卡的功能定位與分類概述
回路卡按功能與用途大致可分為：探測器回路卡（火災探測回路）、輸出回路卡（聲光報警、聯動控制等輸出）、輸入回路卡（外部信號采集）、電源/備用電池管理回路卡、以及通信/網關類回路卡（總線擴展、遠程通訊）。海灣消防的產品通?；谥鳈C(jī)的模塊化架構設計，各種回路卡通過主機背板或總線插槽實現即插即用或半即插即用的擴展能力。

二、硬件與電氣特性差異

1. 回路類型與電源供給

• 常規探測器回路卡（雙線制/四線制）：支持不同類型的探測器布線，例如常用的兩線制感煙/感溫探測器或四線制帶電源供給的智能探測器。兩線制回路在布線成本上更有優勢，但在供電與診斷能力上可能受限；四線制回路可以提供穩定的供電和更豐富的遠程狀態監測。

• 總線型回路卡：用于接入數字總線探測器或模塊化地址探測器，總線供電與通訊共用一組線纜，支持地址分配與數字通訊協議。

1. 回路容量與負載能力
   不同型號回路卡對可接探測器/負載數量和總電流有明確限定。高容量回路卡設計用于大型回路，可支持更多的末端設備，但對短路保護、過載保護與散熱要求更高。選擇時需根據現場探測器數量、聲光報警器功率及聯動設備電流預留余量。

2. 線路監測與短路隔離
   高階回路卡通常集成了線路監測（開路、短路、電阻變化檢測）與短路隔離功能。短路隔離模塊能在回路短路時切斷故障段，保障非故障段繼續工作，提高系統的容錯性與可用性。部分低端或成本敏感型號可能缺乏短路隔離器，需要外置短路隔離單元。

3. 防雷與抗干擾設計
   海灣消防面向戶外或易受電磁干擾場景的回路卡會加強防雷保護、抑制浪涌與抗電磁干擾（EMI）措施，如采用瞬態抑制二極管、金屬氧化壓敏電阻（MOV）、濾波電路與隔離變壓器等設計。選型時需考慮建筑位置、周邊電磁環境與對雷擊防護等級的要求。

三、通信協議與地址管理

1. 模擬量/數字式回路差異
   傳統模擬回路通常通過電阻值或電流變化判斷探測器狀態（觸發/故障），而數字回路（地址化總線回路）則通過雙向數字通訊獲取探測器詳細狀態、故障碼與事件記錄。海灣消防的地址化回路卡支持為每個探測器分配唯一地址，便于精確定位和遠程維護。

2. 通信速率與報文格式
   不同回路卡支持的總線協議（如海灣專有協議或行業標準協議）在通信速率、幀結構、CRC校驗等方面存在差異，這影響多節點情況下的數據響應時間與可靠性。對實時性要求高的系統，應優先選擇支持較高通信速率與可靠重傳機制的回路卡。

3. 與主機/上位系統的兼容性
   回路卡需與主機固件匹配，部分回路卡在固件升級后才能支持新功能。海灣不同型號主機對回路卡的兼容性可能有限，工程上需確認主機型號、固件版本與回路卡型號間的兼容表，避免混配導致識別異?；蚬δ苁芟蕖?/p>

四、故障診斷與自檢能力

1. 本地診斷功能
   高端回路卡具備自檢能力，可實時監測回路電流、電壓、接地泄漏、短路位置（結合短路隔離器）等，并向主機上傳詳細故障信息及建議維護操作。這類回路卡有助于縮短故障排查時間，提高系統維護效率。

2. 事件記錄與日志支持
   部分智能回路卡能存儲本地事件日志或支持通過總線將詳細事件上傳至主機/監控系統，便于事后分析與合規性審計。無日志功能的基礎回路卡則可能僅上報簡單的“故障/報警”狀態。

五、擴展性與模塊化設計差異

1. 插卡式與外置模塊式
   海灣的回路卡既有可插拔式模塊（安裝在主機機箱內插槽）也有外置獨立盒式模塊（通過總線或屏蔽電纜與主機連接）。插卡式便于集中管理、占用空間??；外置模塊適用于遠距離擴展或需要就近接入大量終端設備的場景，減少布線長度與施工成本。

2. 級聯與分布式拓?fù)?br style="--tw-border-spacing-x: 0; --tw-border-spacing-y: 0; --tw-translate-x: 0; --tw-translate-y: 0; --tw-rotate: 0; --tw-skew-x: 0; --tw-skew-y: 0; --tw-scale-x: 1; --tw-scale-y: 1; --tw-pan-x: ; --tw-pan-y: ; --tw-pinch-zoom: ; --tw-scroll-snap-strictness: proximity; --tw-gradient-from-position: ; --tw-gradient-via-position: ; --tw-gradient-to-position: ; --tw-ordinal: ; --tw-slashed-zero: ; --tw-numeric-figure: ; --tw-numeric-spacing: ; --tw-numeric-fraction: ; --tw-ring-inset: ; --tw-ring-offset-width: 0px; --tw-ring-offset-color: #fff; --tw-ring-color: rgb(59 130 246 / .5); --tw-ring-offset-shadow: 0 0 #0000; --tw-ring-shadow: 0 0 #0000; --tw-shadow: 0 0 #0000; --tw-shadow-colored: 0 0 #0000; --tw-blur: ; --tw-brightness: ; --tw-contrast: ; --tw-grayscale: ; --tw-hue-rotate: ; --tw-invert: ; --tw-saturate: ; --tw-sepia: ; --tw-drop-shadow: ; --tw-backdrop-blur: ; --tw-backdrop-brightness: ; --tw-backdrop-contrast: ; --tw-backdrop-grayscale: ; --tw-backdrop-hue-rotate: ; --tw-backdrop-invert: ; --tw-backdrop-opacity: ; --tw-backdrop-saturate: ; --tw-backdrop-sepia: ; --tw-contain-size: ; --tw-contain-layout: ; --tw-contain-paint: ; --tw-contain-style: ; box-sizing: border-box;"/>部分回路卡支持級聯（鏈?zhǔn)竭B接）或星型/樹型拓?fù)?，利于分布式建筑（如園區、地下與地上分區）中靈活布局。不同回路卡在級聯深度、最大節點數與故障傳播控制上存在限制，選型時需核對系統拓?fù)渲С帜芰Α?/p>

六、軟件支持與配置便捷性

1. 參數化配置能力
   智能回路卡通常支持通過主機界面或?qū)Ｓ门渲密浖M(jìn)行參數設置（例如靈敏度、報警閾值、聯動動作優先級、隔離器動作電流閾值等）。低端回路卡則多為出廠固定參數或僅能通過主機進行有限配置。

2. 遠程升級與診斷工具
   具備遠程升級與診斷支持的回路卡能通過以太網、GSM或?qū)Ｓ猛ㄓ嵞K進行固件更新與在線故障診斷，便于維護與功能迭代。工程維護部門應評估是否需要遠程能力以降低運維成本。

七、可靠性、冗余與認證

1. 冗余設計與故障容忍
   關鍵場所（如大型商場、醫院、數據中心）的回路卡常配合冗余主機、雙回路或雙總線結構使用，以提高整體可用性。某些回路卡支持自動切換或雙通道工作，保證單點故障不會導致系統失效。

2. 標準符合性與認證
   海灣消防回路卡在出廠時通常遵循國家與行業標準（如GB、EN、UL等相關規范）并通過相應認證。不同型號在防火、防塵（IP等級）、抗電磁干擾、耐高低溫等環境適應性測試上的等級可能不同，需結合安裝環境選擇合規型號。

八、應用場景差異化分析

1. 商業綜合體與高層建筑
   在這些場所，常要求地址化回路卡、短路隔離與高容量回路以支持大量探測器、聲光報警及復雜的聯動邏輯。建議采用支持遠程診斷、日志記錄與可插拔擴展的回路卡。

2. 工業與特殊危險場所
   易爆、有強電磁干擾或腐蝕性環境需要選用防爆等級或加固型回路卡，具備更高的防護等級與更強的抗干擾能力，同時在材料選型上需滿足相關防爆規范。

3. 中小型辦公與住宅
   對成本敏感、設備數量較少的項目可采用基礎型回路卡或混合回路設計（部分地址化、部分常規）。需關注兼容性與后續擴展能力，避免日后升級受限。
